深化设计-体系构成(下)
3
立面图
立面图作用是表达所有墙体饰面的设计方案、与建筑/结构/幕墙/机电各专业之间的空间关系、与机电/弱电等各专业末端点位与装饰面的协调关系,以满足设计方案的完整准确性表达和施工需求为基础,表达方式为正投影和造型展开面的投影方式,直观的表达饰面的图形、材质、划分关系、对应关系、收口关系、处理方式等设计方案。
立面图常规知识点和内容解析:
立面图命名方式:按室内空间+立面索引号命名(如:首层立面图1、首层立面图2....等,或大堂立面图1、大堂立面图2.....等)。这种命名方式,易于对应平面、核对立面
立面图的绘制内容:
投影方向可见的室内轮廓线、完成面、踢脚线、立面装修材料交接线、装饰造型、门窗、固定家具、洁具、消火栓、消防手报、消防警铃、配电箱、强弱电开关面板、应急疏散标志灯、必要的尺寸和标高以及需要表达的非固定家具、灯具、设备、装饰构件等。
立面图的绘制方法与技巧:
立面图一定要注意跟平面图相匹配,设计细节、收口关系等在项目开展之前都要进行沟通协调、深化完善,根据交接的设计方案文件如效果图、扩初图、细节手稿等深化设计图纸,立面造型的绘制一定要注意对方案的优化和对施工需求的完整性准确性的表达,所有材料、细节的设计在立面比例可以显示的情况务必完整准确无误的体现,细节往往决定质量,比如材料分缝类型(是密拼缝还是工艺缝,缝的规格大小)等等细节,需要站在设计方和施工方的双重角度上审视。根据建筑图深化的立面图纸,如果建筑图提供轴线号,则立面图应相应的绘制定位轴号线;平面形状曲折的室内立面,可绘制立面图展开面,并在尺寸标注的数值后加注“立面展开面”符号文字,立面转折时需标示转折符号及角度。
导致画图中出现卡顿或死机的原因:
模型中的物体线条过多,布局中的视口过多,引用的参照过多,填充图案过密。建议不要把所有立面图都放在一个文档里,可以根据楼层或区域空间划分多个文档,视口过多的时候,可以新建布局继续创建视口,不要把所有视口都放在一个布局中。这样就可以尽量避免卡顿或死机。
立面图的比例:
图纸比例要适中,根据设计内容的复杂程度,和比例标准通常为1:30和1:50的比例表达。
立面图的标注:
立面标高:立面标高一般要标好地面完成面的标高,天花完成面的标高,甚至要标好建筑结构的标高。立面标高必须排列整齐,最好在同一竖直的直线上,这样画出来的立面图整体比较美观。
立面尺寸标注:
尺寸标注的原则应先细节后整体,一般分三层标注,第一层为细部尺寸标注,高度方向上的尺寸标注应从地面完成面开始依次向上标注,控制性尺寸应该标注清楚,其他尺寸可以标示正负号,以表示此尺寸可以根据现场微调,自有尺寸可以不标注;第二层为区域性或者物体的整体尺寸;第三层为空间总尺寸。如果立面不复杂,第一层和第二层可以合并。(注:控制性尺寸是指设计指定的施工时必须控制的尺寸,要准确)
立面文字标注:
文字标注要整齐,横向竖向尽量对齐,不要和尺寸标注重叠,文字高度一般设置为2.5左右,总体考虑到图面的美观性。
立面排图:
相同空间或区域的立面尽量排在一起,方便看图。最好所有的立面离底部图框的距离控制成一个数值,即布局空间的所有立面图的底部,最好排在一条直线上。立面在图框中的比例应适中,间距不易过大或过小,图面一定要整洁美观。
4
节点图
室内装饰设计中有很多细节设计,而平面、立面均为二维的表达,而同时又受限于图纸比例,所以节点详图是对施工图中平立面图的一次补充和细化,是整套设计图纸的一个重要组成部分,一般以放大图/节点详图的形式来体现,对各个部位进行详细的描绘及说明。节点设计不仅是反映装饰细节,还对内部构造,并结合相关专业进行进一步整合完善。节点图的完整合理性的表达,直接影响到项目的品质、工程造价、项目的整体推进、时间保障等。
工装设计项目一般空间体量较大,设计复杂,图纸量大,节点图相对较多,业主意见、现场状况、设计调整、各专业协调到账图纸版本较多,所以为了有效率的展开工作,需要进行分类编排,跟进不同类型进行分类,区分图纸编号,分类编排,提高效率。
一般根据节点图类型分为:墙体类型详图,天花地坪详图,墙面详图,固定家具详图,门表详图等。
1、墙体类型
特别是大型工装项目,由于墙体类型、饰面种类繁多,仅对墙体类型用图例说明很难满足对成本报价计量、施工做法、准确尺寸等指导性的需求,所以需要根据实际工艺、规范明确相关节点,以及结合饰面造型进行钢结构、轻钢龙骨墙体的细节排版制作标准

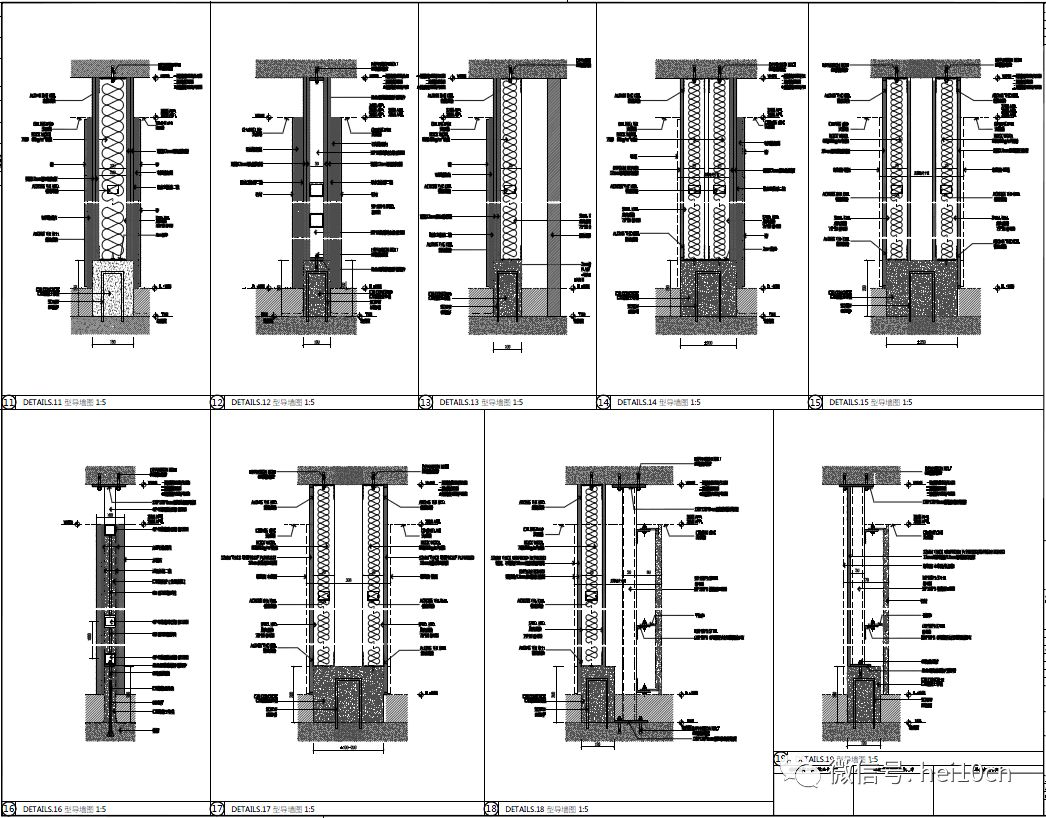

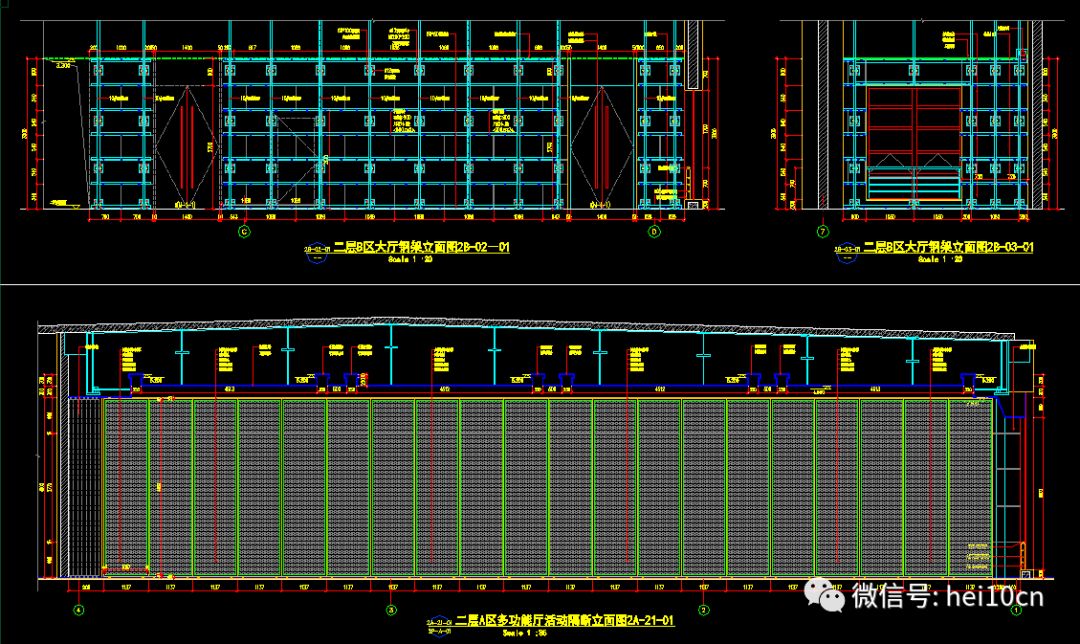

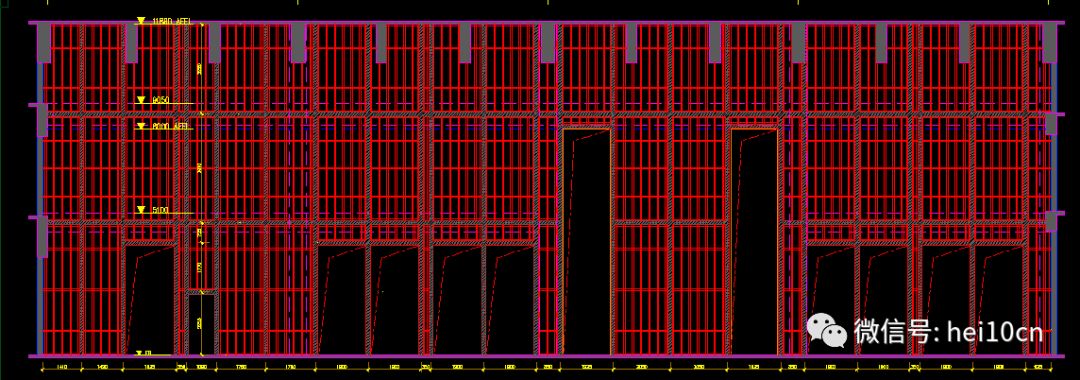

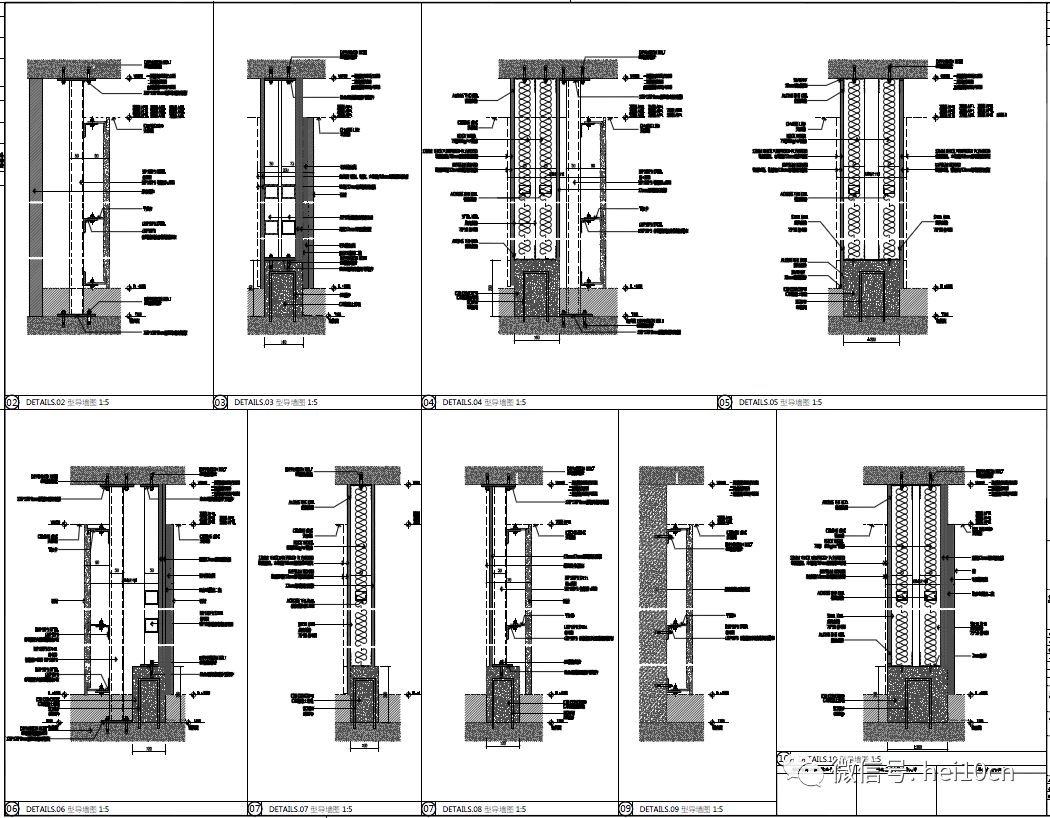

墙体详图案例 ↓钢结构排版详图案例↓
2、天花地坪节点
常规的对所有天花有设计部分均需要进行节点表达,满足设计方案表达、施工需求的完整性,对天花造型饰面、尺寸关系、与幕墙等收口关系表达清晰,满足所有内部构造,规格、类型等图纸表达深度,考虑各造型是否需要设置检修等功能需求,结合灯光顾问,对灯类型、规格型号进行复核并明确,除此之外需要注意基层部分务必满足防火规范所要求基层和饰面材料的耐火等级;顶内空间较高的,需按相关要求明确钢结构反支撑和转换层的相关部位构造做法及排版,对于大型空间,如大型移门、大型吊灯、设备等顶内需要做钢结构预埋受力,以及检修步道,与各机电管线的位置关系等相关重点内容;
各类地坪饰面、造型,收口做法,基层做法,沉降区找平做法,沉降缝做法、室内景观等均需要有详细标准的详图表达,这里不做赘述。

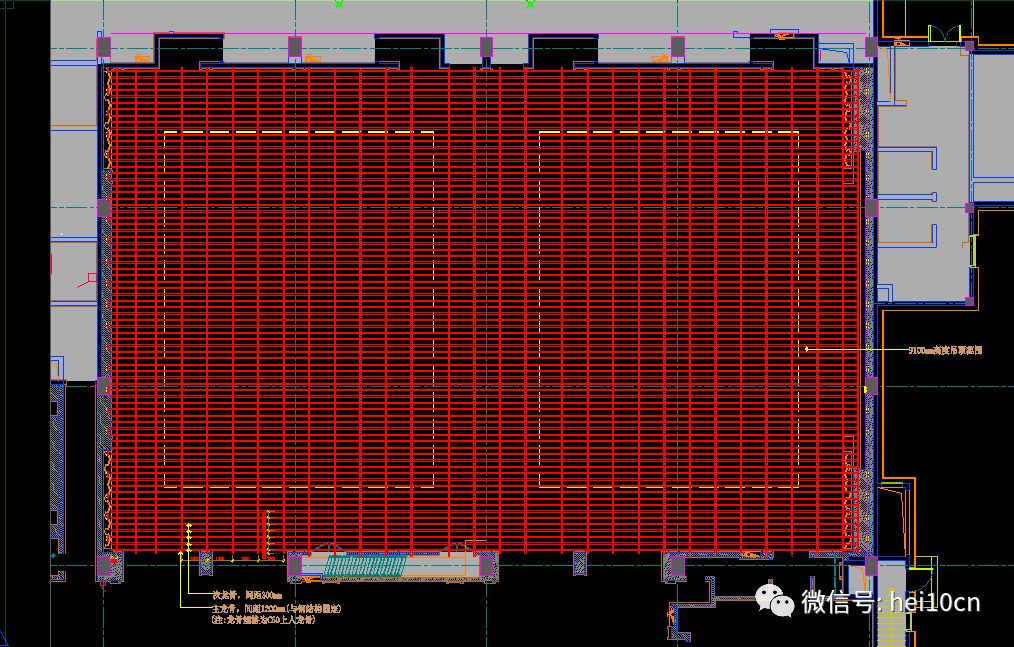

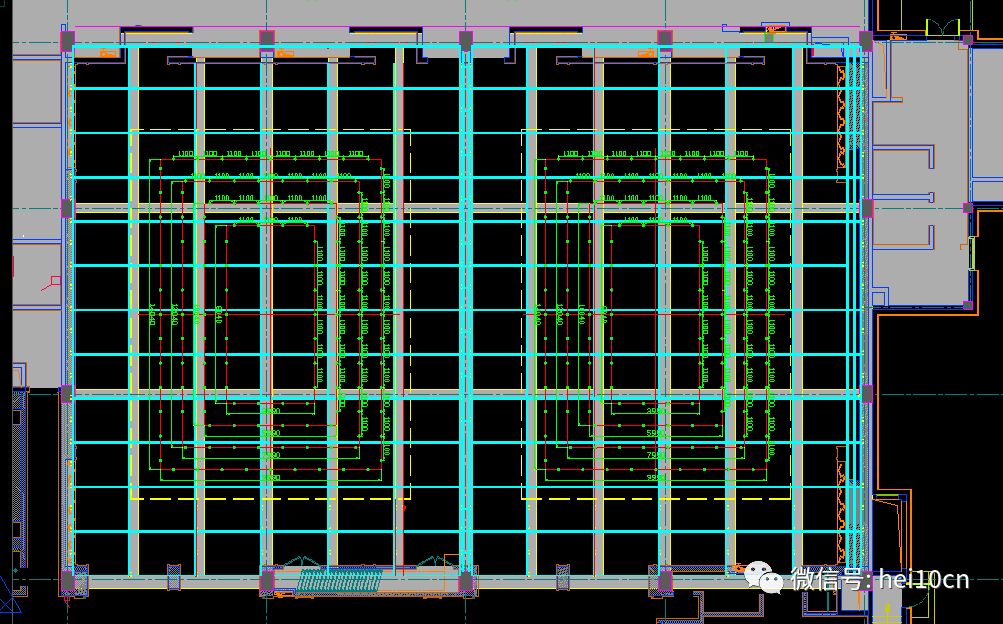

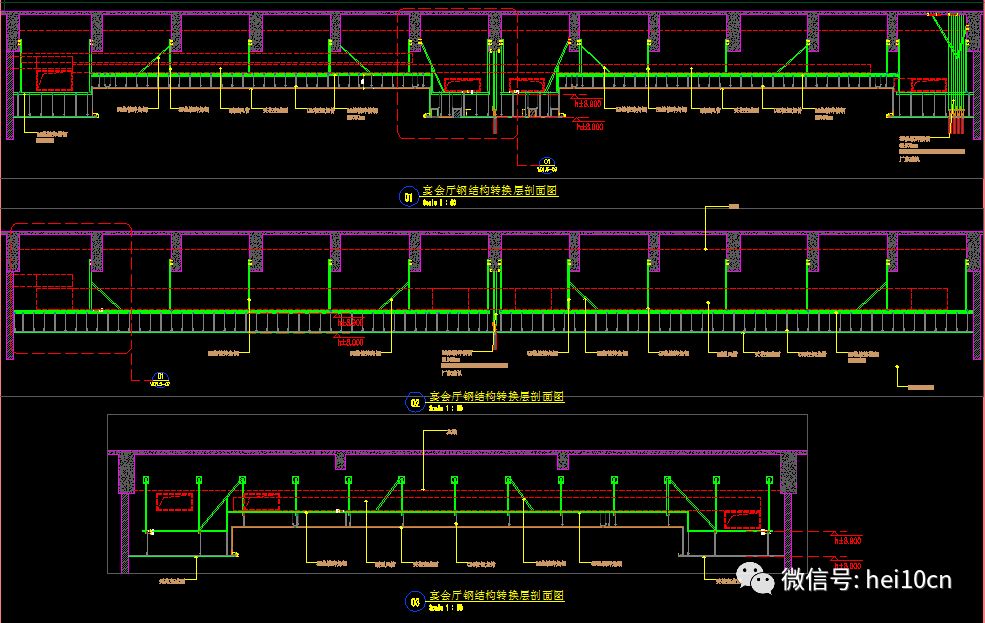

转换层、反支撑、钢结构预埋做法案例 ↓3、墙身节点
对于所有墙面有设计方案的区域均需要细化表达其细节做法、收口方式、剖面关系,内部构造,以满足设计方案的表达和施工需求的图纸完整性和准确性,并结合相关专业、顾问图纸进行一步整合深化。

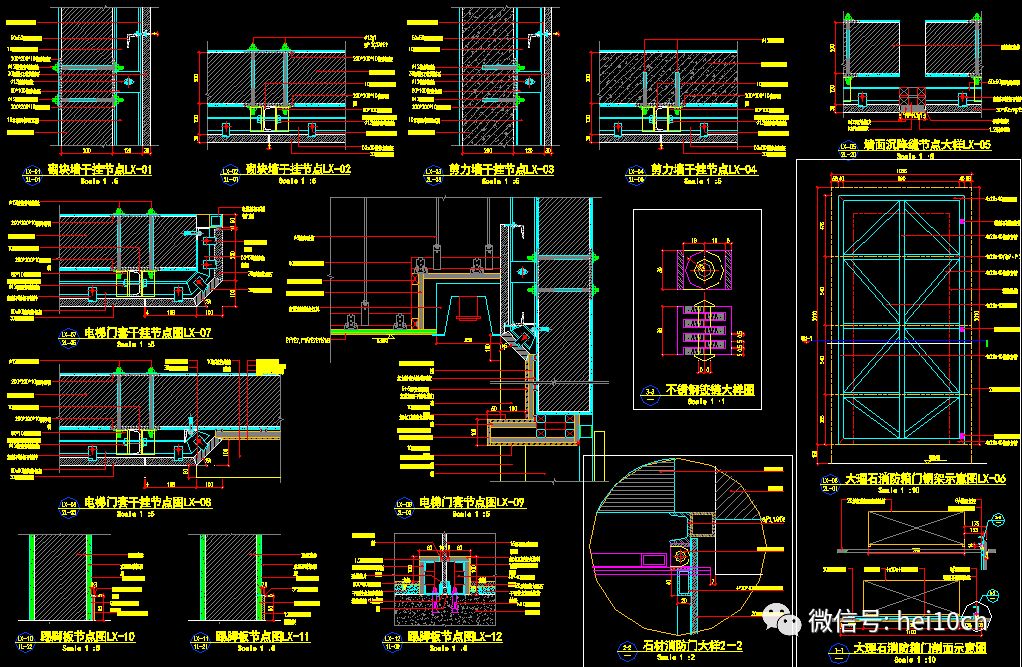

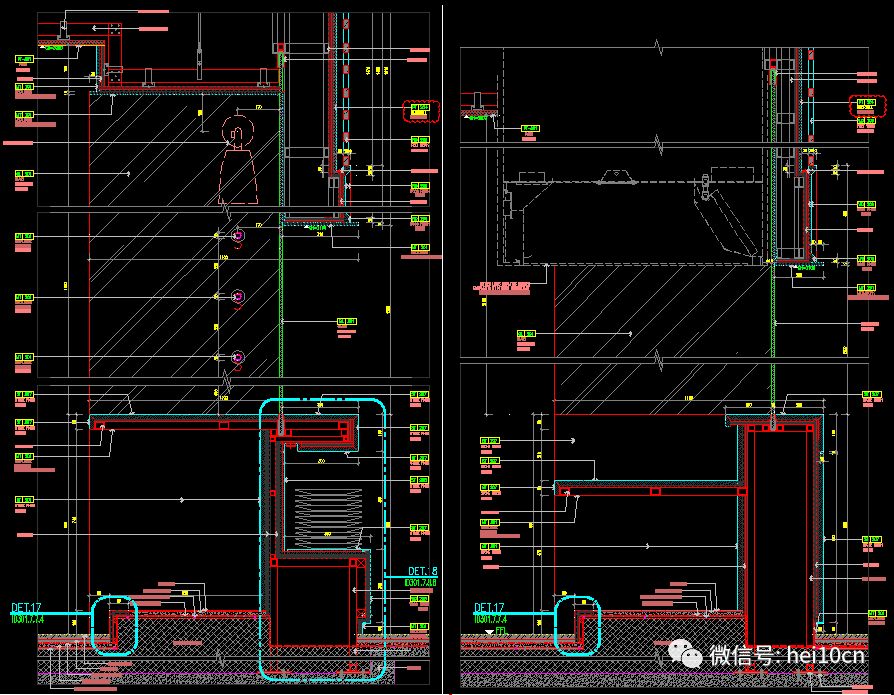

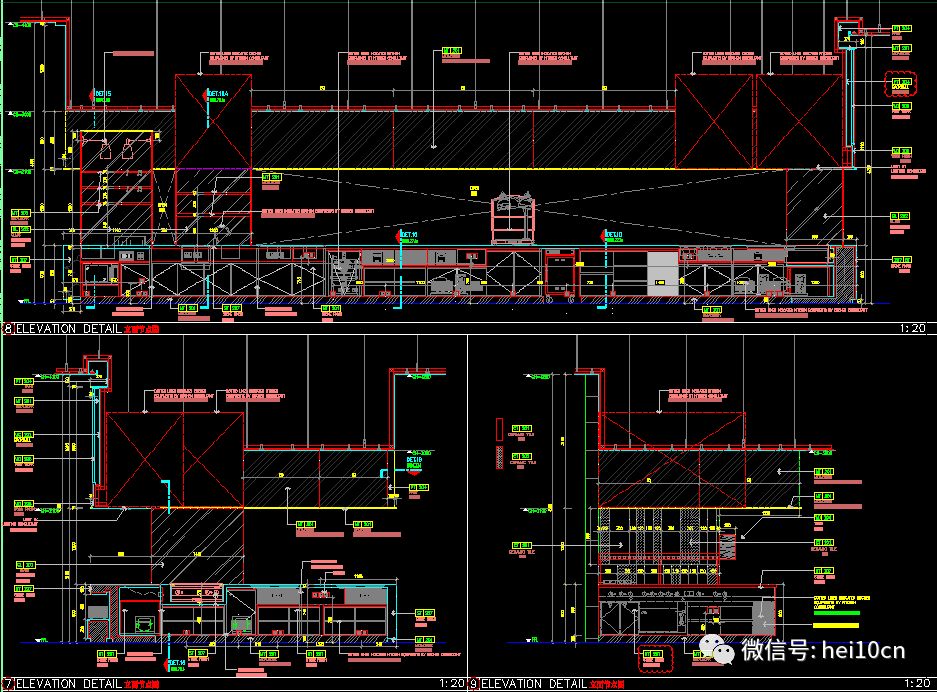

墙身节点案例↓4、柜体节点
所有固定/定制家具(非软装家具)均需要详图,图纸中需完整表达材质、造型关系、机电点位位置,结合相关专业厂家图纸复核设备尺寸、功能需求、设备插座,深化完善

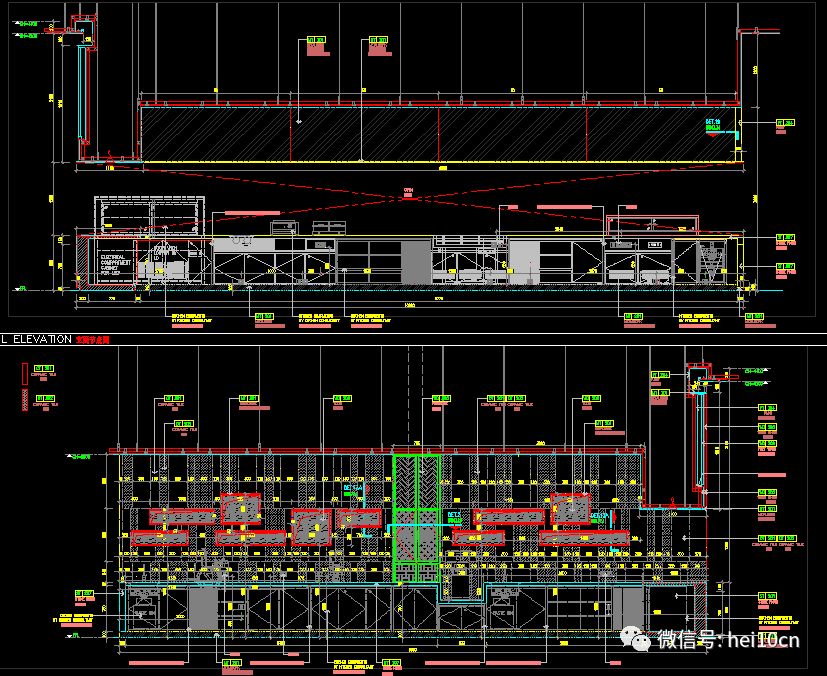

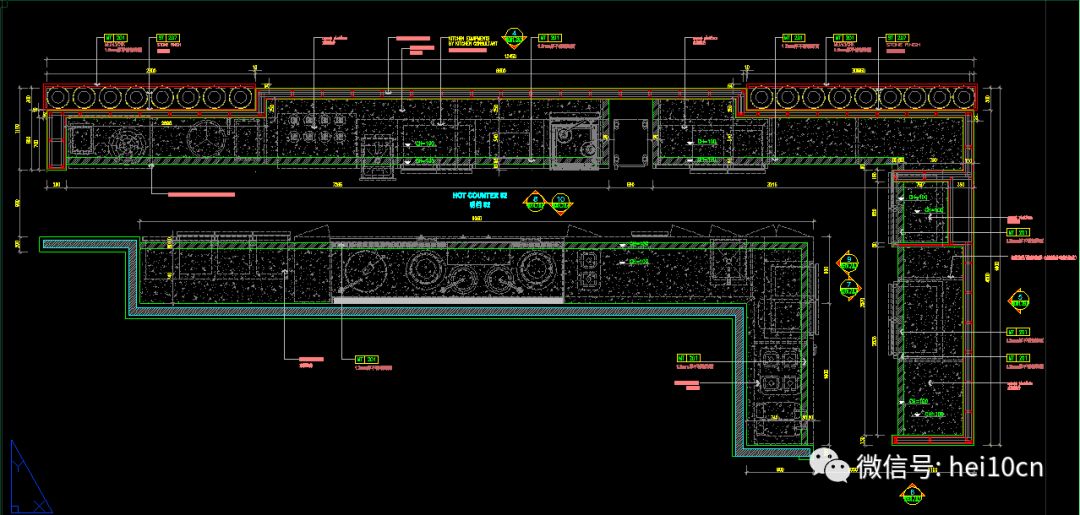

柜体节点案例 ↓
5、门表节点
项目中所有设计类型的门,均需要单独表达平,立,剖的设计造型关系,要细画出门的铰链,开启方向,密封条,防撞/防火条、隔音条的、移门导轨、闭门器等位置的设置,并明确门的使用位置、五金、防火等级等详细信息,常规表达,基础知识不不多做讲解,对于一次新建项目的防火门,要注意设计没关系和消防规范兼容性的复核问题,比如甲级防火门,消防规范规定单扇宽度不超过1米,双扇不超过2.1米,高度不超过2.3米,而设计为追求效果,门经常设计为过高或过大,都会导致消防问题,需要我深化设计初期发现并解决类似问题隐患。

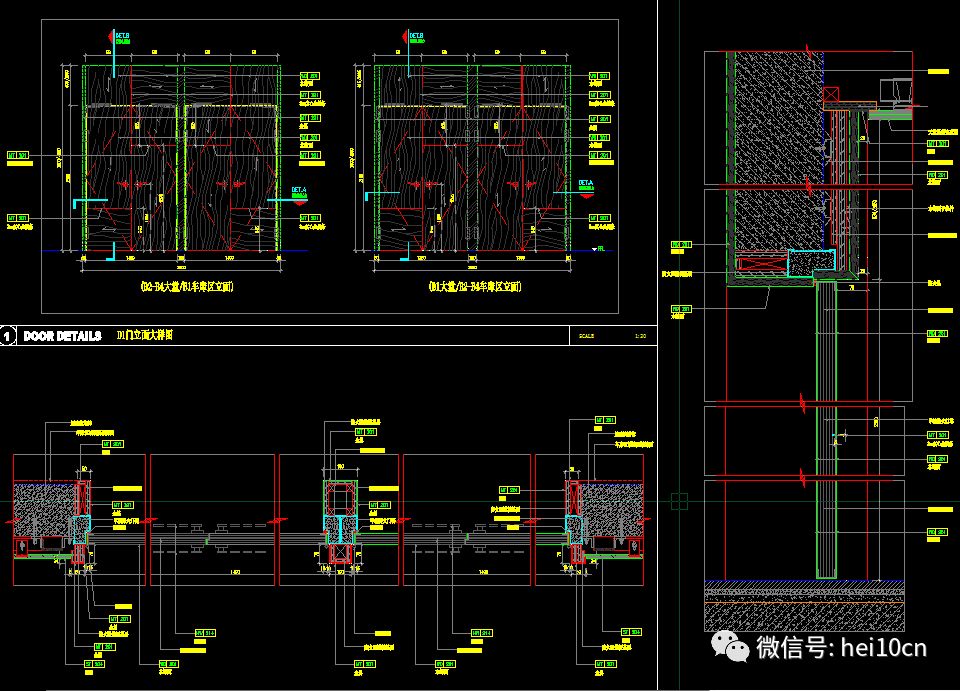

门表节点案例 ↓(注:本文章是对深化设计图纸体系以及需要注意的方面做的讲解分析,不同项目性质不尽相同)
