深化设计-体系构成(上)
深化设计,是项目周期其中的一个设计阶段,是指从招标图阶段之后进行的一项深化设计工作,主要作用是对方案设计合理化和深度、完整性的进一步延伸、对饰面内部构造施工工艺的深入表达、对各专业、顾问、厂家信息协调沟通和汇总融合,在前期全面评估预控并解决将来可能会出现的问题和隐患,最终确保具备综合信息的准确完整性和可实施性的一个指导性施工图成果设计文件,对于项目的成本、进度、质量控制将产生决定性影响。
而市场实际项目操作中,深化设计阶段却往往界定并不明确,根据项目性质、要求和甲方单位性质,工作界面呈现多元化,比如在前期阶段从方案扩初阶段或之后深化设计工作就开始进行介入,工作图纸内容则包含了施工招标图,消防报审图、施工图图纸阶段内容,又比如在施工图完成确认后,还有在整个施工过程中对施工问题、设计调整、各专业、参与方现场衔接问题等进行的一项后期阶段配合的深化设计工作范围,具体工作图纸内容为图纸调整补充,设计变更图,竣工图,国家也并没有相关明确的规定和行业规则,深化设计作为一个服务行业,更多的是体现了市场需求服务性质的一面。
而深化设计工作最终形成的一套指导性文件就是施工图纸,图纸体系构成并非只是常规内容的堆积和机械化的表现,更多的是凭借自身的专业知识和项目经验,在前期和图纸深化过程中去预判发现和解决、规避将来可能会出现的各种设计问题、各专业间衔接问题、施工问题,是对方案的深度完善和整项目阶段的控制管理。
深化阶段开始前需获取相关资料,通常为:方案提资,相关专业提资(建筑、结构、幕墙、一次机电、消防图)等原始资料,并审核资料的完整性和准确性、问题,评估是否具备开展深化设计阶段工作的相关条件,如果不具备还需要进一步准备完善调整(此阶段相关知识后续文章再做讲解,这里不做赘述),本期文章主要将针对施工图体系、重点内容、作用意义进行解析,简单的内容如整理图层线型、图纸编排、基本的表达方式、基础内容等不作讲解,图纸内容分为四大块:
1、封面、目录、设计说明、材料索引表/装修表
2、平面系统
3、立面图
4、节点详图1
封面、目录、设计说明、材料索引表/装修表
封面、目录不作赘述;
设计说明:通常分为,设计依据及规范标准:明确设计所依据的文件和相关规范、法规;工程概况和设计内容范围:明确在本栋建筑中的部位,面积,对原有设计使用性质有没有做大的改动,对原有消防部分有没有改变如:防火分区、消防设施等
图纸编排说明:对图纸编号、代号、符号、索引号、线型符号等符号、图例、尺寸单位进行说明。
装饰施工技术、质量控制说明:对项目中使用所有到的材料,对工艺做法标准、步骤、质量等要求均需要进行说明,根据不同省市地方消防局要求,还需要加入建筑消防设计专篇。
装饰材料索引表/装修表:装饰材料索引表为项目中所有材料的分类、编号的归类汇总,明确具体材料的规格型号、厂家等产品信息,装修表,需明确各材料在项目中的使用部位,耐火等级、产品规格型号,便于消防审核。
2
平面系统图
平面系统图:为施工图图纸体系中最重要的一个构成,直接关系到后续图纸的准确性、工作效率和整套深化图纸质量以及对后期阶段的问题隐患。
1、原始建筑、结构图
根据相关专业原始资料,明确此精装区域原有现状:建筑墙体,楼板标高、降板区域,梁位、梁高、正/反梁等原始建筑信息,此图是便于结合原有现状,更直观的理解、判断室内方案的可行性及合理性,是否存在潜在的问题。

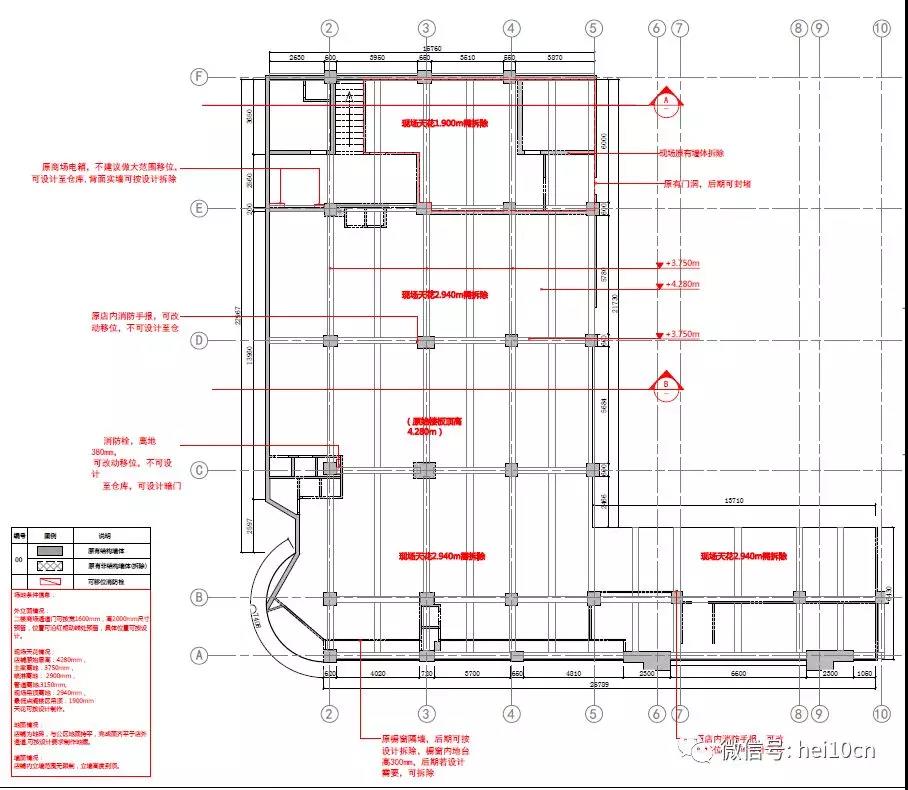

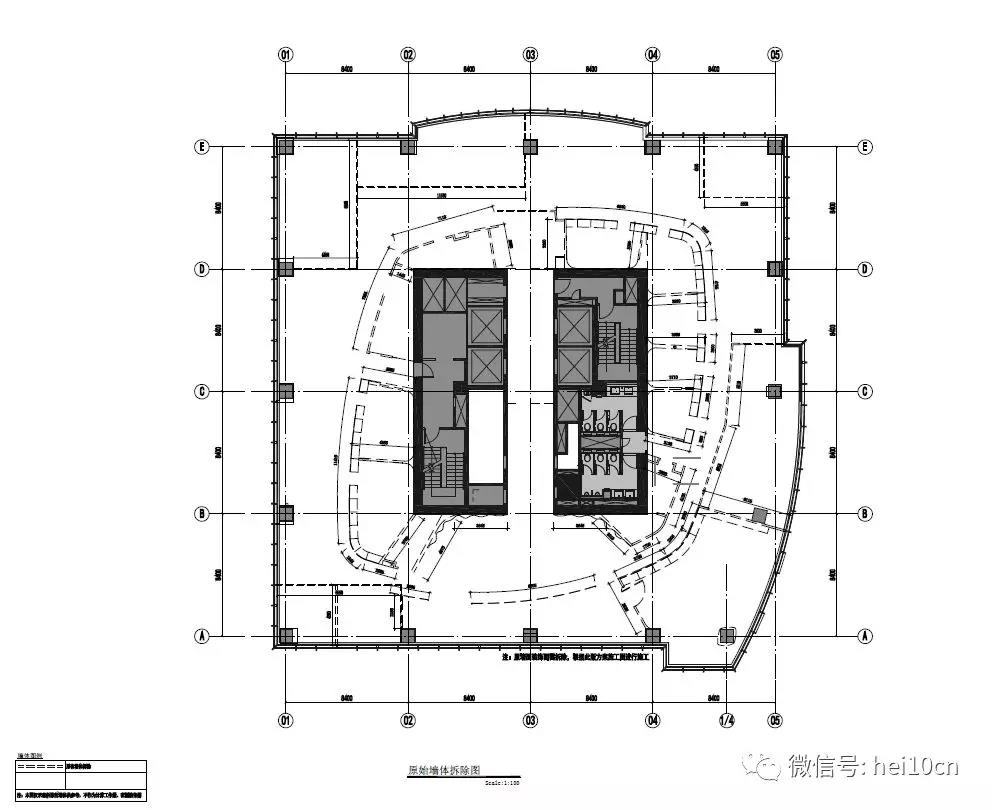

2、墙体拆改图
墙体拆除图,特别对于二次改造项目尤为重要,并且涉及原有装修现状内不可改动的隐蔽性的结构、机电管道、管井等等,这也说明了前期现场勘查的重要性(现场勘查以后再做单独详解,此处不多做叙述),需要把要拆除的墙体、门、柜、楼梯、楼板开洞/封补等需要拆改的原有信息在图内明确的表达出来,对各参与方对工作量的计算和准确的理解、读图都很有必要。
墙体拆改图案例 ↓

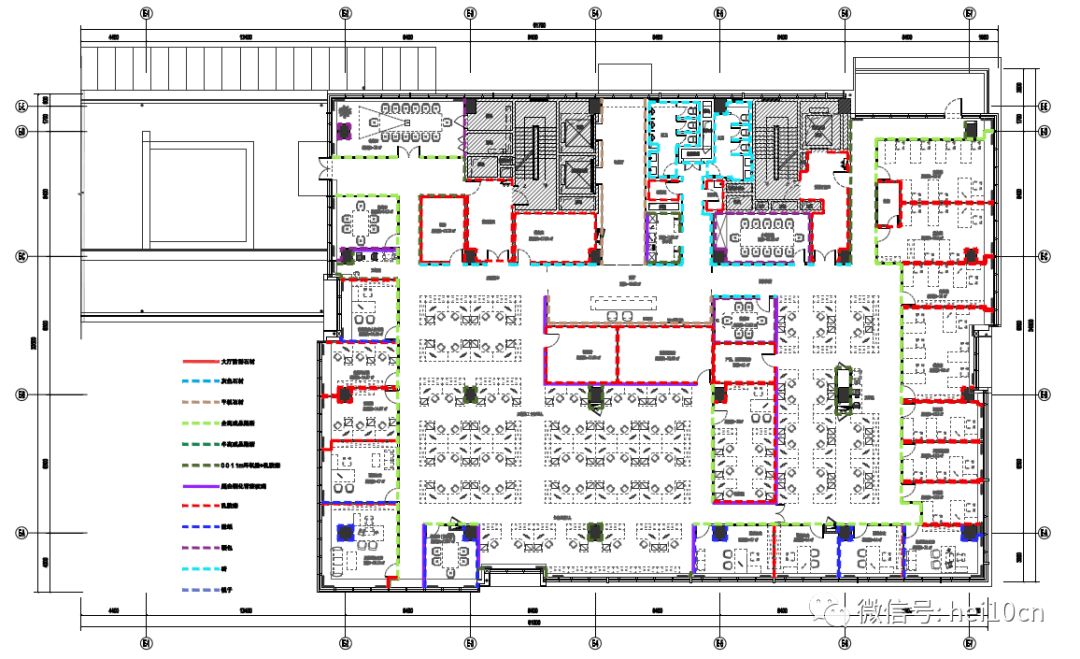

3、平面布置图
平面布置图内,首要工作是核对建筑结构是否准确,平面布局设置是否满足消防规范,功能布置结合原有建筑结构资料是否可以实现,防火分区是否满足规范等很多项目往往在这一步就开始存在漏洞和隐患,导致后期施工现场发现严重失误性问题,对业主要求和设计方案影响较大。墙体部分,需根据设计方案中不同空间的使用性质,结合声学顾问要求、防火分区/防火墙、防潮区域、层高、饰面材料、交接收口情况等信息对墙体类型、墙体厚度根据相关规范和经验判断进行设计划分,结合饰面材料进行完成面线的进一步深化,尤其要注意的,比如通常大型宴会厅、会议室有多扇大型移门隔断,需要复合藏板间的尺寸、移门轨道的位置是否合理,大型LED屏背后预留散热,安装检修空间是否足够、会议系统弱电设备规格尺寸是否有合理位置可以隐蔽设置等等同类问题,和各专业各顾问的相关的如:消火栓、消防水/给排水立管位置、厨房顾问、灯光顾问等等信息均需要更新整合进去,还有比如防火卷帘的设置消火栓门的开启角度是否满足消防验收规范等等,这一步对整个平面布局及整个项目将来实施阶段是否可以顺利进展都至关重要,综合深化设计的深度合理性和各尺寸的精确性直接关系将来是否满足功能使用、软装、卫浴、空间关系的合理、效果以及对各专业的影响。

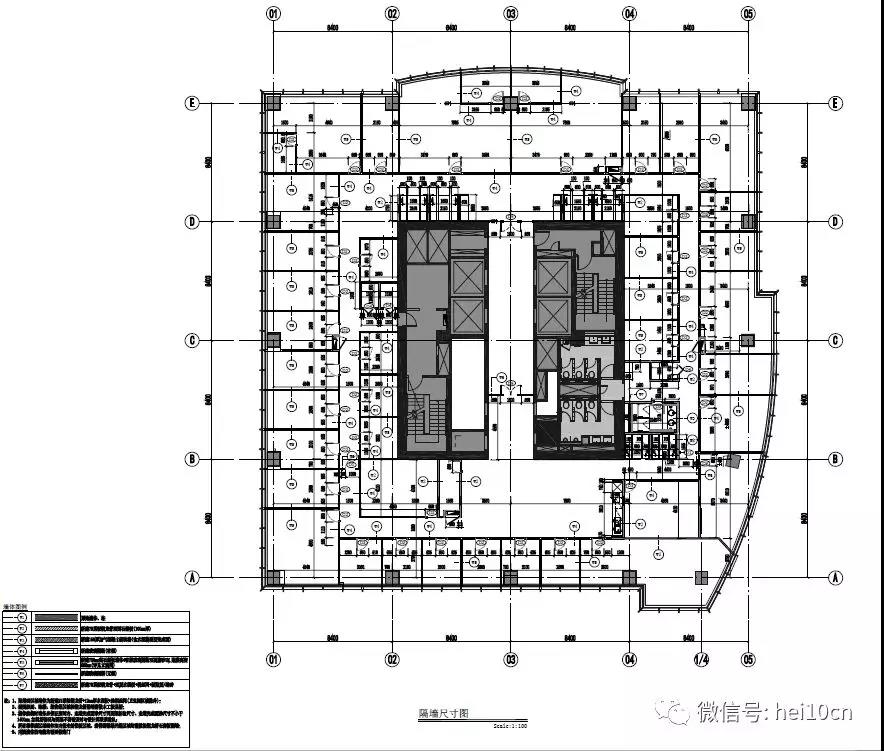

4、隔墙尺寸图
对不同类型的墙体进行区分、墙体编号、尺寸定位,规范定位隔墙信息有关的尺寸,尺寸需关联轴线以避免现场放样误差,尺寸的定位方式有多种,分墙中或墙体定位,墙体完成面或墙身定位,根据项目情况要求而定,目前没有强制性标准,以满足设计及施工要求为准,本张图中可同步表达门编号、固定家具尺寸定位等信息。隔墙尺寸图案例↓
5、地坪布置图
地坪区域材质、填充、规格、起铺点、标高,尺寸定位、收口关系,地灯的位置,空间对应关系的常规表达;
6、天花布置图
天花标高的复合确认至关重要,需要结合梁位、机电管线,风管管底标高等信息以及和相关专业工程师沟通判断确定,常规材质、造型、检修口尺寸定位,灯位关系的表达。
7、灯具尺寸图
根据灯光顾问的灯具图纸复核更新,对天花灯具类型、尺寸定位、天花吊灯/墙面壁灯高度的常规表达,大型吊顶需考虑钢结构预埋件。

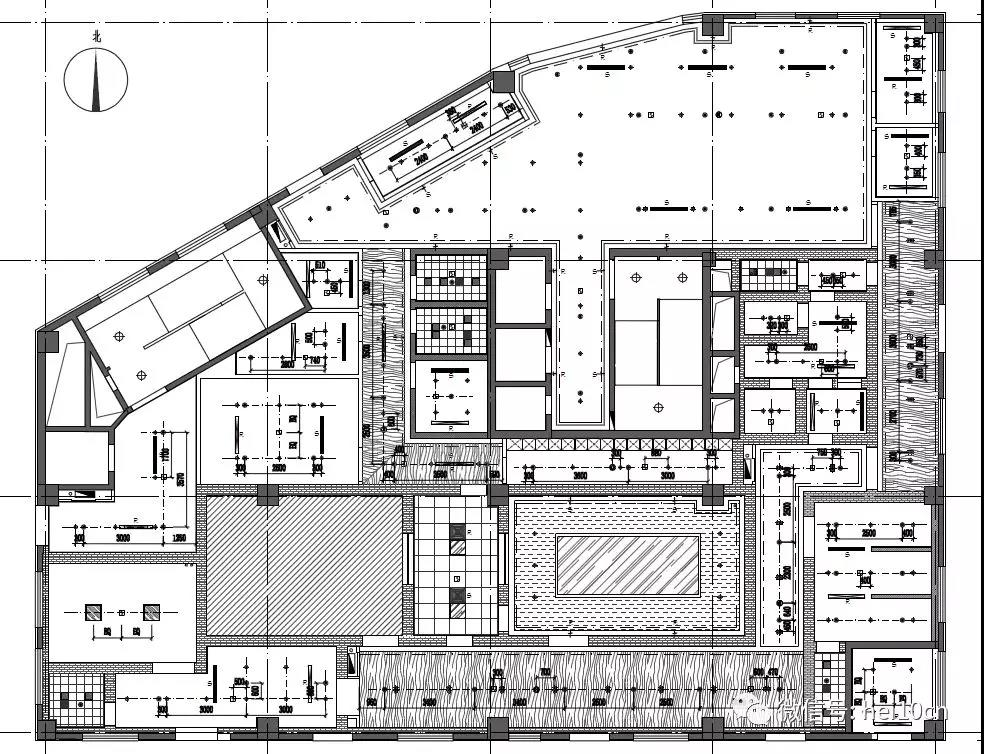

8、综合天花图
综合天花图,是对所有专业天花上的末端点位在装饰天花图上进行统一综合规范的总图,涉及专业有机电消防、弱电各专业图中:消防喷淋/水炮、烟感/红外感应器、温感、应急照明灯、疏散指示、消防喇叭、空调风口类型、消防排烟、无线AP点位、背景音乐喇叭、摄像机等,结合天花造型,灯具点位根据相关消防规范、专业规范及美观性要求进行整合、调整。
综合天花图案例 ↓
9、开关点位图
通过与强弱电、顾问各专业的整合协调,对灯具、空调、门禁、消防排烟开关、消防门禁的位置设置,对装饰面的美观性和合理性的设计定位、调整。

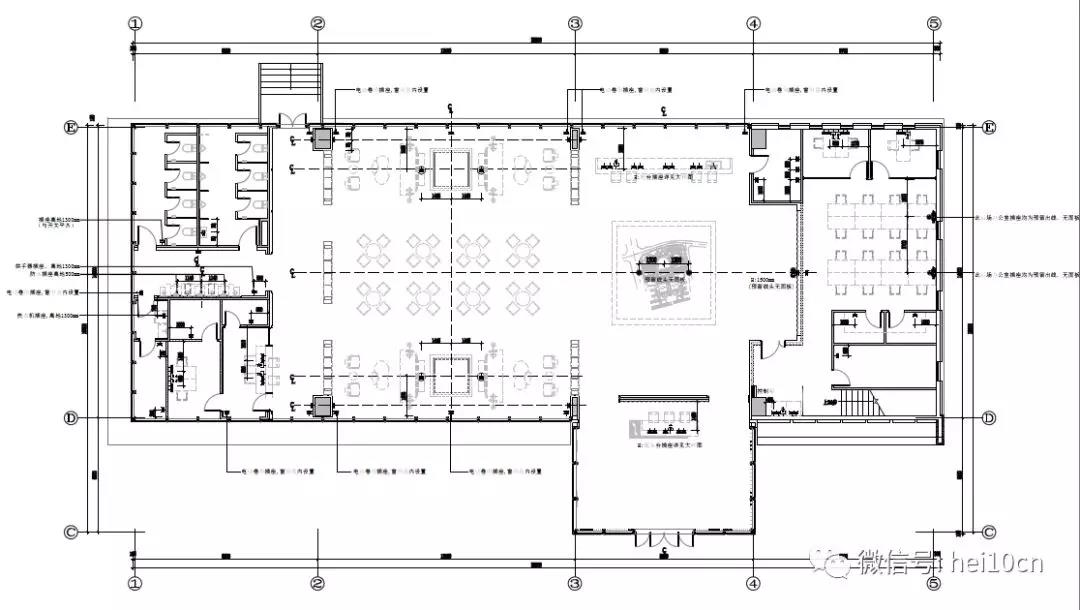

10、机电点位图
通过与机电、消防、弱电各专业整合协调,对强弱电插座/预留接线点位,手动报警按钮,应急疏散标志灯,应急疏散出口标志灯,声光报警器、强弱电箱、灯光调光电箱根据相关规范、功能需求及美观性要求进行整合、调整。
机电点位图案例 ↓

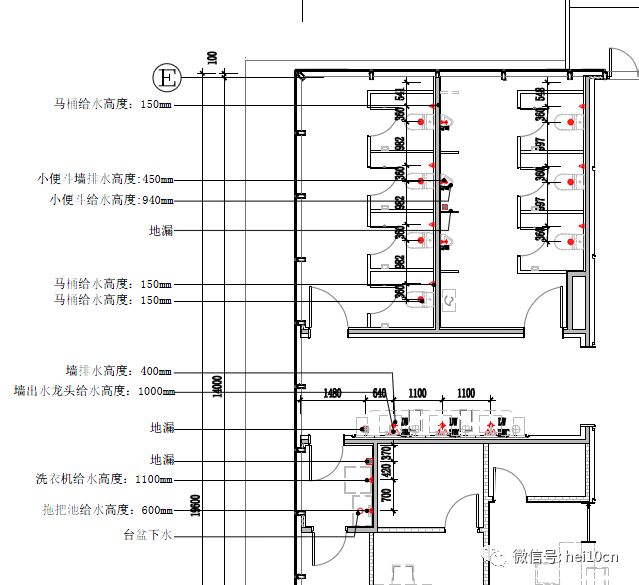

11、水点位图
对给排水点位位置进行设计定位说明。
水点位图案例 ↓

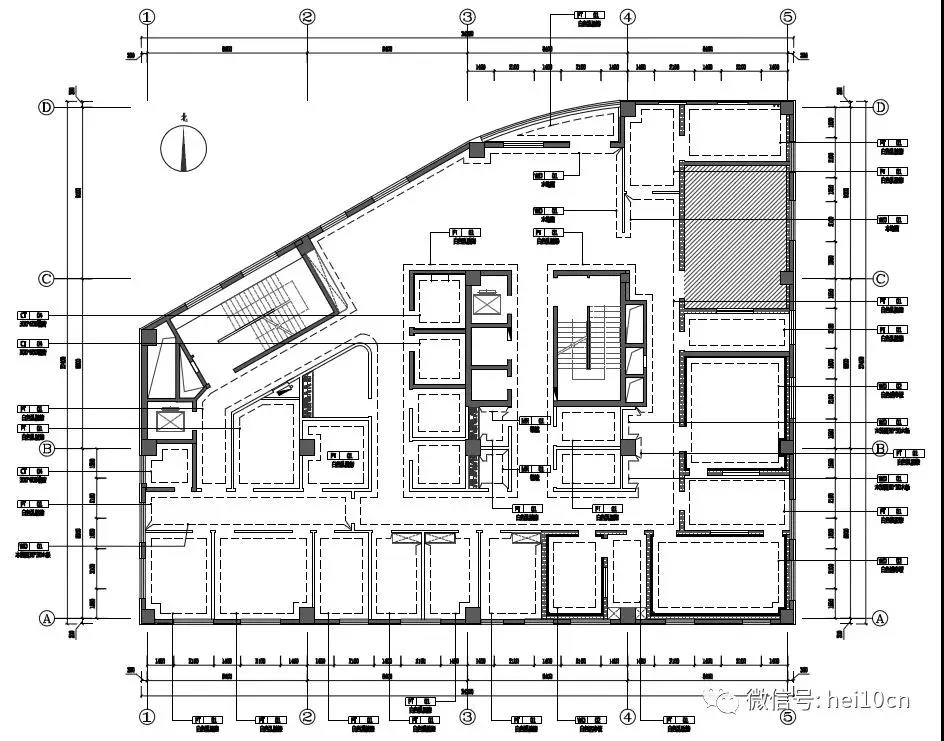

12、材料索引图
根据项目情况,为辅助图纸表达的完整性,可以采用墙面材料索引图的方式。
材料索引图案例 ↓
13、立面索引图
常规表达,不做赘述
